連接器的測試標準，連接器的基本結構
發布時間：2022-09-16 10:49:01?瀏覽次數：777?作者：科耐沃爾
隨著社會的發展和科技的進步，連接器在各個領域發揮著越來越重要的作用。為了保證其安全性和耐久性，有必要對連接器進行測試。為了確保發送給客戶的連接器具有高質量和良好的性能，我們將在出廠前對生產的連接器進行一系列測試。但是你知道連接器的測試標準嗎?我們來聽聽工程師給大家介紹一下我們平時測試連接器都參考什么標準。
一般來說，連接器的檢測標準主要包括七個方面:插拔力、絕緣電阻、耐久性、耐壓、接觸電阻、振動和機械沖擊，具體如下:
1.連接器插入力測試。參考標準:EIA-364-13
2.連接器絕緣電阻測試。參考標準:EIA-364-21
3.連接器的耐久性試驗。參考標準:EIA-364-09
4.連接器的耐壓試驗。參考標準:EIA-364-20
5.連接器接觸電阻測試。參考:EIA-364-06/EIA-364-23
6.連接器的振動測試。參考標準:EIA-364-28
7.連接器的機械沖擊試驗。參考標準:EIA-364-27
但是，這里要提醒你的是，不同的廠商根據自己的實際參考不同的標準。例如，一些電子連接器需要在極高或極低的溫度下工作，因此通用參考標準在這里不再適用。無論使用哪種標準來測試連接器，最終目標都是確保連接器在其工作環境中正常工作。以上是通用的連接器測試標準。
連接器的基本結構

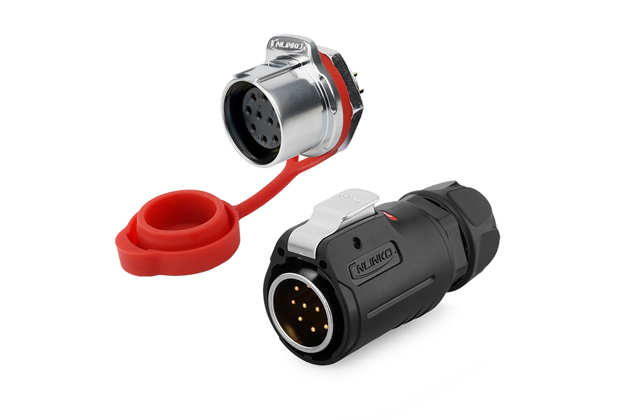

連接器是電子設備中連接電路以傳輸電流的不可替代的部件。連接器的基本結構可以分為四個部分:觸頭、絕緣體、外殼和附件。
觸點:由公觸點和母觸點組成，通過公觸點和母觸點的插入來完成電氣連接。觸頭是連接器的核心部件，主要起到電氣連接的作用。
絕緣體:能按要求的位置和間距排列觸頭，保證觸頭之間和外殼與觸頭之間的絕緣性能。絕緣子也叫底座和安裝板，要求絕緣材料具有良好的絕緣電阻、耐壓性和易加工性。
外殼:作為連接器的外殼，主要為內置的絕緣安裝板和插針提供機械保護。
配件:有結構配件和安裝配件兩種。附件——軸環、聯接環、電纜夾、定位銷、導向銷、密封環、密封墊片等。安裝附件——螺釘、螺母、螺絲、線圈等。
連接器制造完成后，通常會對成品進行測試和檢查。例如，在測試BTB/FPC連接器時，需要使用大電流彈片微針模塊進行連接，既能起到電流傳導的作用，又能保持測試的穩定性。在電流傳輸方面，大電流彈片微針模塊承載能力高達50A，最小節距值可達0.15mm，平均使用壽命20w次，精度高，阻抗低，有利于提高測試效率。
連接器的檢查
產品檢驗要求主要涵蓋外觀、質量和性能。體現在:
1.結構尺寸:對外形尺寸的塑造有一定要求，連接件連接處有空間限制。比如單板連接器不能和其他零件接觸，所以結構尺寸的檢驗是第一位的。
2.可靠性:連接部件的可靠性與連接器的信號連接強度有關，可靠性是連接器性能測試的必測項目。
3.屏蔽:連接器的屏蔽效果越來越受到重視?？梢酝ㄟ^(guò)將連接器的金屬外殼與屏蔽層連接來達到屏蔽效果，或者在連接器的插頭部分包裹銅皮，將電纜的屏蔽層與銅皮焊接在一起，起到屏蔽作用。
4.通用性:在選擇連接器時，盡量選擇通用對象，這樣可以降低供應風險和成本，減少材料種類。
5.耐久性:連接器的耐久性體現在是否能適應復雜的環境。常見的檢驗指標有耐高溫、耐低溫、耐鹽霧、耐腐蝕等。
6.阻抗匹配:連接器的射頻信號對阻抗匹配要求很高，阻抗不匹配會造成信號反射，影響信號傳輸。
經過測試和檢驗，連接器在性能和質量上是有保證的，使用起來更安全。隨著電子產品的發展，連接器的性能也在向高速化、高集成化、數字化方向發展，體積也越來越小型化。產品具有成本低、模塊化組合、插拔方便的特點。預計未來市場將呈上升趨勢。
