大電流連接器配電觸點有什么優缺點
發布時間：2022-10-13 14:28:48?瀏覽次數：755?作者：科耐沃爾
大電流連接器中的觸頭分布方式分為三種:單個大電流觸頭、多個并聯小電流觸頭和混合觸頭。每種方法都有其優點和局限性。本文科耐沃爾連接器廠家,主要分享大電流連接器配電觸頭的優缺點!

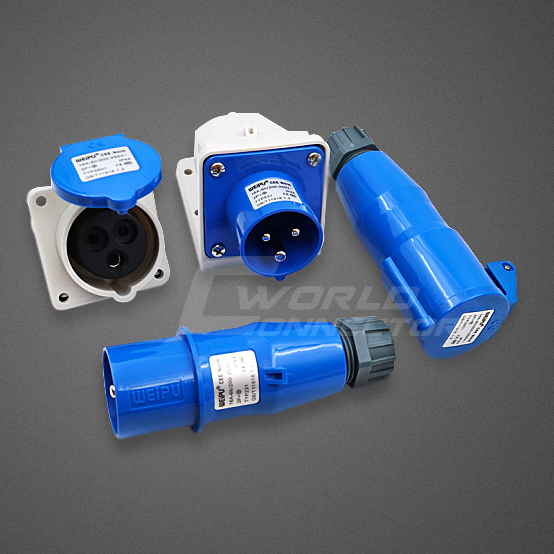

高功率連接器
專用大電流連接器觸點的優點是使用一個觸點，該觸點的額定電流容量在數據表上。要求所有考慮觸點的測試和標準必須相同，以保證額定電流相等，不考慮多個并聯信號觸點之間的熱相互作用。
專用大電流連接器的觸點受觸點尺寸和端接方式的限制，尺寸的考慮來自于降低觸點體電阻的需要。連接器中有三個電阻源，即永久連接電阻、觸點本身的體電阻和觸點界面電阻。在信號或小電流連接器中，體電阻通常是接觸電阻的主要來源。因此，信息是大電流連接器觸點的體電阻需要顯著降低。原因是焦耳熱，這在高電流下更明顯，并驅動電源觸點和連接器的許多設計和材料決策。
電阻取決于接觸彈簧構件的導電性和幾何形狀。增加連接器觸點的截面積會降低接觸電阻，這也是大電流觸點往往大于信號觸點的原因。出于同樣的原因，終止接觸的導體當然會更大。這種尺寸的增加是特殊高電流連接器觸點的限制。
此外，由于連接器接觸、導體尺寸和接觸面積的增加，永久連接電阻也會降低。然而，確保連接器觸點本身的尺寸適合導體是很重要的。如果觸點用于一定范圍的電線或總線尺寸，則要求連接器能夠承載該范圍內最大導體尺寸的電流。然而，連接器的端接方法也可能更成問題，因?yàn)橛|點和導體的尺寸增加，并且需要更高的端接力，例如壓接連接或螺栓裝配，這也是專用大電流連接器觸點的限制。
